ZDJW電動調節蝶閥由SKJ/361R/PSQ等角行程電動執行器和低負載通風蝶閥調節機構組成。電動低負載調節蝶閥閥體采用鋼板焊接而成，電動低負載調節蝶閥按閥體結構分為開放型和后座型兩種型式。
開放型為無閥座結構，因此泄漏量大，后座型是在開放型結構的基礎上增加了閥座，因而其泄漏量較開放型有較大改善。電動低負載調節蝶閥主要適用于對低壓介質的流量、壓力控制。
具有結構簡單、操作方便、重量輕等，實現蝶板在開啟瞬間密封面即分離，關閉接觸密封即密封而且越關越緊的效果。啟閉過程中，密封面之間基本沒有磨擦，徹底解決了易磨損、易老化和磨擦泄漏的難題，從而可大幅度提高閥門的使用壽命。適用介質：煤氣、含塵氣體、煙道氣體等。
ZDJW型電動蝶閥由閥體部件與SKJ/361R/PSQ等電動執行機構組成。
閥體部件由閥體、閥板、軸、填料函、軸承、支座等零件組成。
電動蝶閥按作用方式可分為電開式和電關式兩種。
電開式：無信號電流時，閥板處于關閉位置，隨著信號電流從4—20mA (0—10mA)的增加，閥板從關閉位置逐漸轉向全開位置。
電關式：無信號電流時，閥板處于全開位置，隨著信號電流從4—20mA (0—10mA)的增加，閥板從全開位置逐漸轉向關閉位置。
在一般情況下，用戶未提出要求，本廠按電開式4—20mA (0—10mA)調整出廠。
作用原理：從操作器來的信號電流，進入電動執行機構，使其輸出一個相應的轉角，帶動連桿、曲柄，使閥板作相應轉動。由于閥板轉動改變流通截面，從而實現對介質流量、壓力的調節。

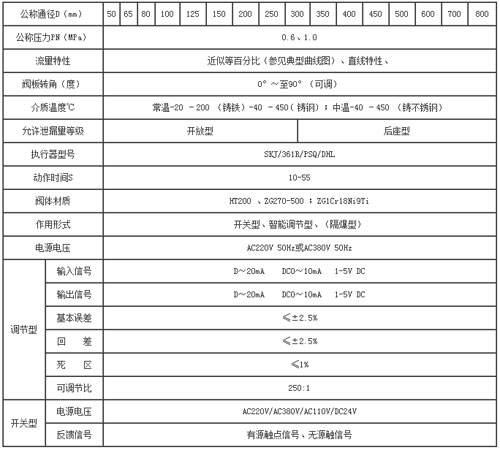

設計制造依據：IEC60534
設 計 標 準：GB/T12238-1989 JB/T8692-1998
法 蘭 標 準：GB/T9115.1-2000
結 構 長 度：GB/T1222.1989
口 徑 范 圍：DN50-DN2000
壓 力 范 圍：PN0.6-PN1.0
